電動濾水器的結構圖說明及安裝介紹

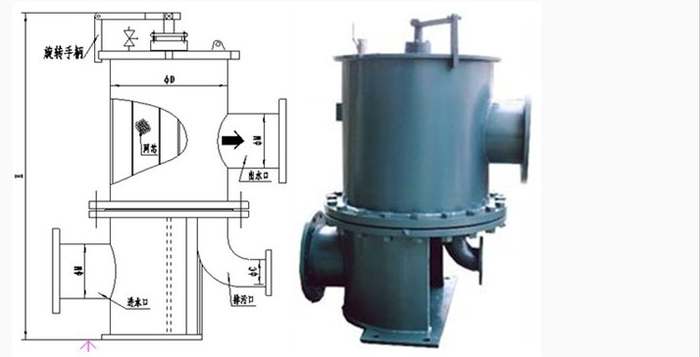

電動濾水器的基本構造是由殼體、網芯、傳動軸系統、電動減速機 、傳動軸支架、聯軸器、進水口、出水口、排污口、排氣口、排水口、電器柜等幾部分組成。對濾水器的結構很熟悉的技術人員，才能對濾水器進行拆裝。濾水器的基本結構，為了方便客戶對電動濾水器選型的充分了解，下圖展示電動濾水器的基本結構圖：
電動濾水器安裝：
1、電動濾水器安裝在用水管道進水管道上，也可安裝在循環泵出口，其效果相同。進出水口管處應裝截止閥，便于濾水器檢修。
2、電動濾水器在接入380V交流電源前，請務必?cái)嚅_(kāi)三相空氣開關。只有在所有接線完成后，才能接入電動裝置和電動閥門的三相電源。在現場按基礎落位對應接上進、出水和排污接口。
3、濾網與凝汽器循環水管進口間距保持100mm以上，如條件許可可在濾網與凝汽器之間加裝補償節，便于檢修裝拆和補償之用。
4、電動濾水器安裝后，須清除濾網前循環水管中的一切雜物，投運前，并作運行試驗，檢測濾水器減速機排污閥是否接線正確（手動無此操作功能）。
5、關閉濾水器出水端閥門及排污閥，緩慢打開進水閥門，擰開排氣口閥門，排出濾水器內空氣，排完后擰緊，并檢查各處有無滲漏。
6、應整機檢查各部位和管線有無滲漏。出水閥門也應全部開啟，確認無異常后可將濾水器并入系統，投入正常使用。

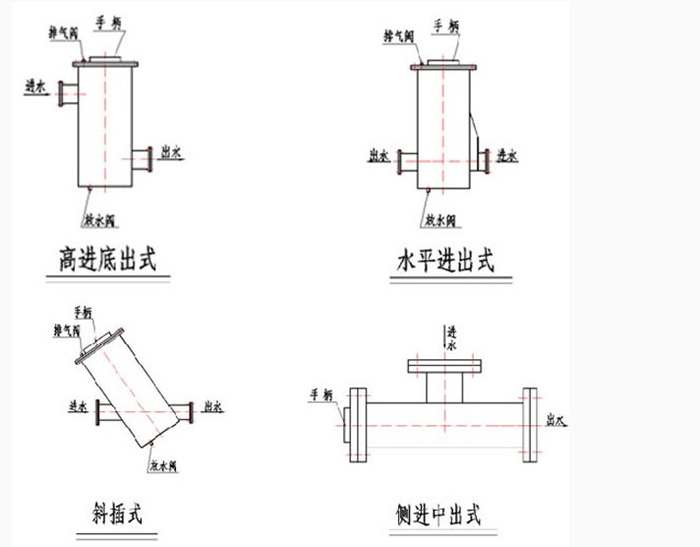

確定電動濾水器安裝位置和安裝型式：
電動濾水器安裝注意事項
1、電動濾水器基礎必須按當?shù)氐啬土突A(chǔ)荷載做成實體，使濾水器支座底板與基礎面全部均勻接觸，基礎設預埋螺栓，待濾水器安裝就位后進行二次灌漿。
2、電動濾水器安裝就位后，必須檢查內部是否有遺留物，防止濾網卡死。
3、進出口法蘭、排污法蘭、放水法蘭等與系統管路相連，裝上差壓控制裝置、放氣球閥等附件即可。
4、安裝時應使電動濾水器筒體可靠接地，以免漏電發生危險。
|
